名稱：長徑噴嘴流量計

分類：產品中心

型號：

咨詢熱線：13905232312

詳細說明：

　　長徑噴嘴流量計原理簡介：

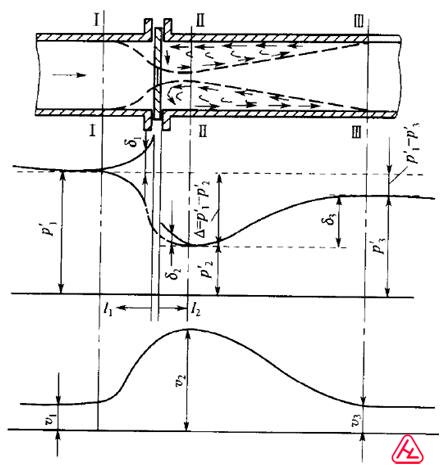

充滿管道的流體，當它流經管道內的節流件時，流束將在節流件處形成局部收縮，因而流速增加，靜壓力

降低，于是在節流件前后便產生差壓，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質（密度、粘度）不同時，在同樣大小的流量下產生的壓差也是不同的。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
孔板流量計流量技術算公式

式中：
Qm ：瞬時流量（t/h）；    C ：流出系數；    d ：孔板的開孔直徑D ：管道內徑
ε：流束可膨脹性系數； △P ：差壓值（Pa）； ρ：介質密度（kg/m3）ρ標：氣體密度（kg/m3）
二、長徑噴嘴流量計分類及特性：
節流裝置常見的取壓方式有四種：
分別為：1.角接取壓（角接鉆孔取壓和角接環式取壓）；   2.法蘭取壓；
3.徑距取壓（也稱做D-D/2取壓)；                        4均壓環取壓。

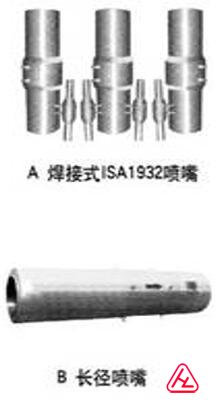

HLG-A、HLG-B標準噴嘴

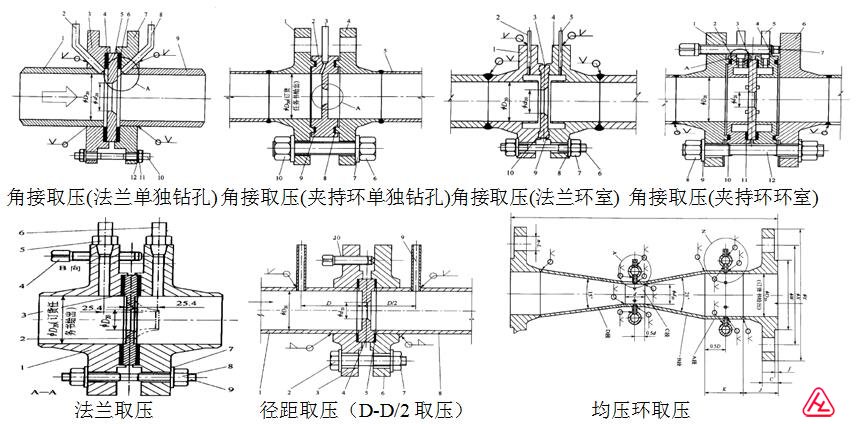

三、長徑噴嘴流量計常用取壓裝置類型：

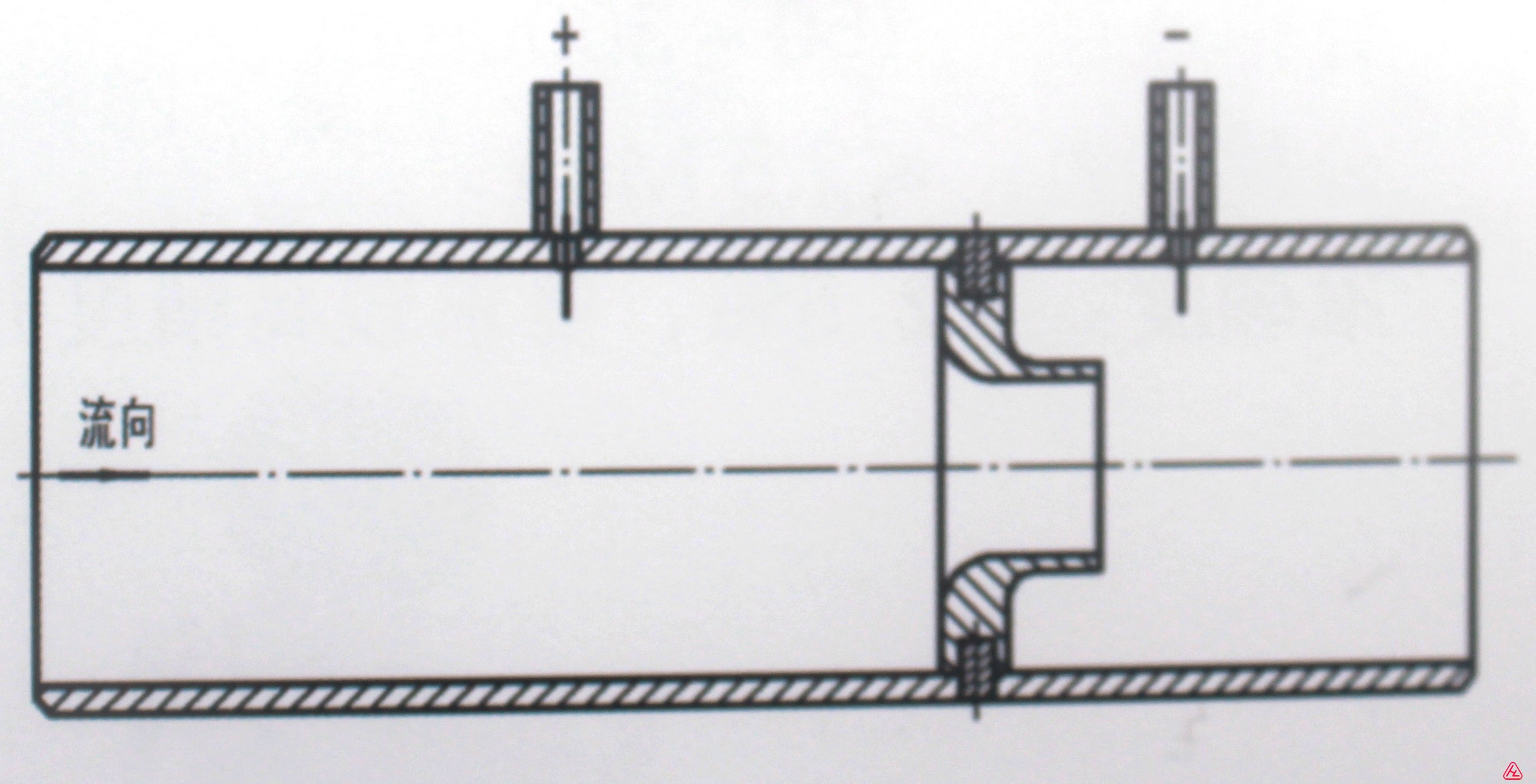

孔板流量計取壓方式

四、長徑噴嘴流量計常用附件

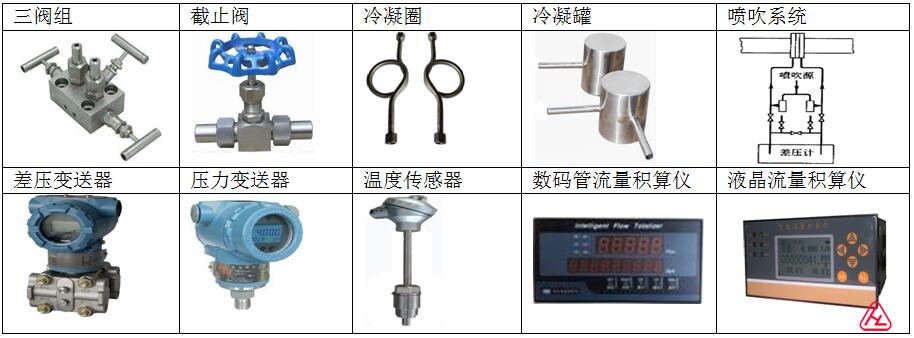

五、長徑噴嘴流量計流量測量節流裝置選型：

1）HLG-A、HLG-B標準噴嘴2）附件選型型譜
1.特點：具有耐高溫高壓，耐沖擊，使用壽命長，測量范圍大，測量精度高的特點。適用于電廠高溫高壓蒸汽流量，熱網管路，流速大的流體流量測量。
具有兩種形式:A:ISA1932噴嘴（標準噴嘴） B：長徑噴嘴
2.適用管徑：50-630mm

型譜					說 明
HLG	□				流量測量節流裝置
名稱	A-				角接取壓ISA1932噴嘴(50-500mm)
	B-				徑距取壓長徑噴嘴(50-630mm)
公稱通徑		DN			50～630mm
壓力			P□		6～320kg
溫度			T□		℃
管道材質 （節流件為不銹鋼）				C	A管道法蘭為20#碳鋼
				P	B管道法蘭為不銹鋼
				H	C其他材質，訂貨注明
附件					見樣冊31-32頁

2）附件選型型譜

1）代號	閥組	6）代號	溫度傳感器
SO	無(可省略)	TO	無(可省略)
S1	普通三閥組	T1	有
S2	共面三閥組	7）代號	流量積算儀
2）代號	針型閥	X0	無(可省略)
Z0	無(可省略)	X1	數碼管
Z口	有(幾個)	X2	液晶
3）代號	冷卻設備	8）代號	噴吹系統接口
L0	無(可省略)	C0	無(可省略)
L1	冷凝圈	C1	有
L2	冷凝罐
4）代號	差壓變送器	9)代號	供電方式
DO	無(可省略)	V0	AC220V
D1	國產	V1	DC24
D2	進口	10代號	輸出方式
5）代號	壓力變送器	F0	無(可省略)
P0	無(可省略)	F1	4-20ma
P1	國產	F2	RS485通訊
P2	進口	F3	GPRS無線

六、長徑噴嘴流量計概述
    長徑噴嘴主要用于電力行業高壓或高溫高壓場合，主蒸汽、主給水或減溫水均采用此典型設計，它具有量程比寬、耐沖擊、壓力損失小、使用壽命長、測量范圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定。無需實流標定。
長徑噴嘴流量計適用范圍
    1、公稱直徑：50mm≤DN≤630mm
    2、公稱壓力：PN≤32MPa
    3、孔徑比：0.2≤β≤0.8
    4、雷諾數范圍：10000≤ReD≤1×10 7
    5、精度：0.5級，１級
長徑噴嘴流量計結構形式
    長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成，其取壓方式采用D-D/2取壓。
    長徑噴嘴有兩種形式：高比值噴嘴0.25≤β≤0.8
                        低比值噴嘴0.25≤β≤0.5

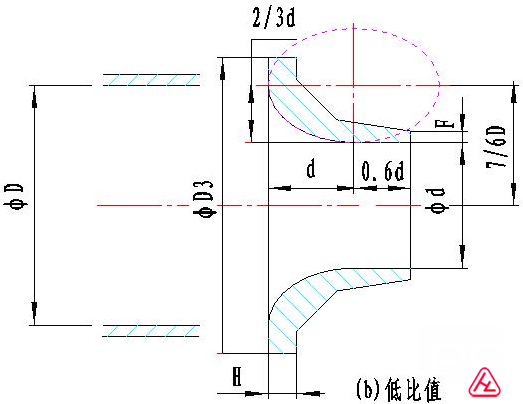

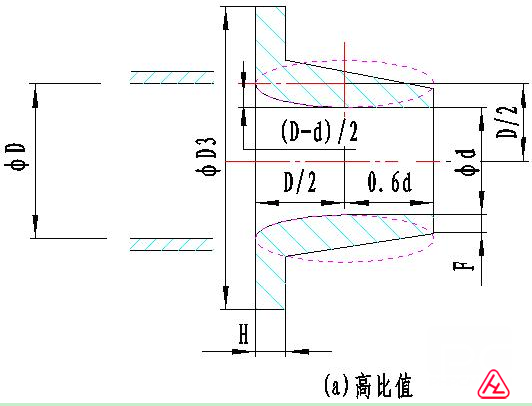

    當β值介于0.25和0.5之間時，可采用任意一種結構形式的長徑噴嘴，具體結構形式見下圖
長徑噴嘴流量計結構形式
    環形孔板裝置采用均壓環取壓，外形結構見下圖。
